Monarch BFV-02/G

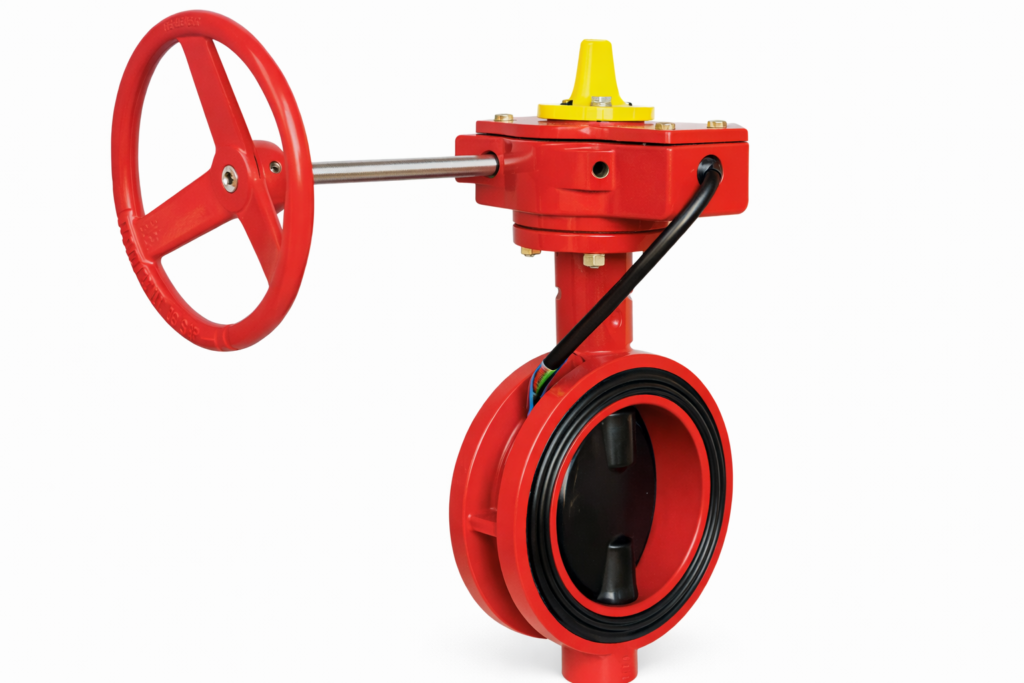

Zawór motylkowy wskaźnikowy rowkowany Monarch BFV-02/G
W weryfikacji technicznej
Rowkowany zawór motylkowy uruchamiany przekładnią, z mechanicznym wskaźnikiem OPEN/SHUT i przełącznikiem nadzorczym.
Opis
Rowkowany zawór motylkowy uruchamiany przekładnią, z mechanicznym wskaźnikiem OPEN/SHUT i przełącznikiem nadzorczym.
Przeznaczenie
Produkt służy do bezpiecznego i uporządkowanego wykonania swojej funkcji w rurociągu. Wodne instalacje przeciwpożarowe wymagające odcięcia przepływu, mechanicznego wskazania położenia i nadzoru zaworu.
Zasada działania
Monarch BFV-02/G jest zaworem motylkowym z przekładnią i wskaźnikiem położenia, wyposażonym w rowkowane końce. Obrót dysku o ćwierć obrotu otwiera lub zamyka przepływ, a przekładnia umożliwia kontrolowaną obsługę.
Zastosowania
Wodne instalacje przeciwpożarowe wymagające odcięcia przepływu, mechanicznego wskazania położenia i nadzoru zaworu.
Dobór produktu
Przeznaczony do odcinania sekcji instalacji przeciwpożarowej przy kompaktowej zabudowie. Dobór: DN, OD, ciśnienie, orientacja, dostęp do przekładni i wymagany elektryczny nadzór położenia.
Korzyści
Najważniejsze korzyści to montaż zgodny z technologią rowkowaną lub funkcją danego urządzenia, możliwość dopasowania do wielu średnic oraz łatwiejszy serwis niż w połączeniach nierozłącznych. Ostateczne zalety zależą od prawidłowego doboru wariantu i montażu.
Ograniczenia i uwagi
Nie należy używać jako zaworu regulacyjnego, jeśli dokumentacja nie dopuszcza dławienia. Temperatura medium i formalny zakres approvals dla marki wymagają potwierdzenia.
Najczęstsze pytania
Czy położenie jest widoczne?
Tak, wskaźnik pokazuje OPEN/SHUT.
Czy zawór może zgłaszać zamknięcie?
Wersja wskaźnikowa może współpracować z obwodem nadzoru zgodnie ze schematem.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Status |
|---|---|---|---|---|---|---|---|
| M-BFV-02/G-219 | DN200 | 8 | 20.7 bar (300 PSI) | grooved | — | Aktywny | |
| M-BFV-02/G-168 | DN150 | 6 | 20.7 bar (300 PSI) | grooved | — | Aktywny | |
| M-BFV-02/G-139 | DN125 | 5 | 20.7 bar (300 PSI) | grooved | — | Aktywny | |
| M-BFV-02/G-114 | DN100 | 4 | 20.7 bar (300 PSI) | grooved | — | Aktywny | |
| M-BFV-02/G-089 | DN80 | 3 | 20.7 bar (300 PSI) | grooved | — | Aktywny | |
| M-BFV-02/G-076 | DN65 | 2-1/2 | 20.7 bar (300 PSI) | grooved | — | Aktywny | |
| M-BFV-02/G-060 | DN50 | 2 | 20.7 bar (300 PSI) | grooved | — | Aktywny |
| Kategoria | Rowkowane ze wskaźnikiem |
|---|---|
| Model | Monarch BFV-02/G |
| Przyłącze | grooved |
| Zakres DN | DN50-DN200 |
| Zakres calowy | 2-8 in |
| Zakres OD (mm) | 60,3-219,1 |
| Ciśnienie robocze | 20.7 bar (300 PSI) |
| Materiał korpusu | Żeliwo sferoidalne 65-45-12 |
| Materiał uszczelnienia | EPDM |
| Zabezpieczenie powierzchni | Powłoka odporna na korozję |
| Normy | FM Approvals Class 1112 |
| Liczba wariantów | 7 |
| Certyfikaty / approvals | FM |
