Transit GV-02/G

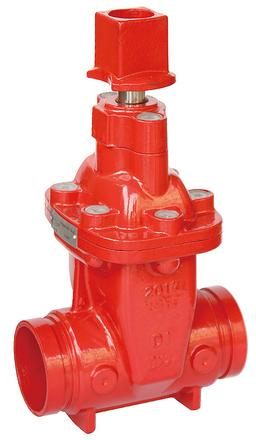

Zasuwa rowkowana NRS do wskaźnika położenia Transit GV-02/G
W weryfikacji technicznej
Zasuwa z trzpieniem niewznoszącym przygotowana do współpracy ze wskaźnikiem położenia, z rowkowanymi przyłączami.
Opis
Zasuwa z trzpieniem niewznoszącym przygotowana do współpracy ze wskaźnikiem położenia, z rowkowanymi przyłączami.
Przeznaczenie
Produkt służy do bezpiecznego i uporządkowanego wykonania swojej funkcji w rurociągu. Podziemne i nadziemne instalacje przeciwpożarowe wymagające zewnętrznego wskazania położenia zasuwy.
Zasada działania
Transit GV-02/G jest zasuwą NRS przygotowaną do współpracy ze wskaźnikiem położenia. Mechanizm przekazuje ruch trzpienia do postu lub wskaźnika ściennego, pozwalając obsługiwać i obserwować zasuwę z dostępnego miejsca.
Zastosowania
Podziemne i nadziemne instalacje przeciwpożarowe wymagające zewnętrznego wskazania położenia zasuwy.
Dobór produktu
Używana na przewodach podziemnych, za ścianą lub w miejscach wymagających zdalnego wskazania położenia. Dobór obejmuje DN, OD, głębokość zabudowy, typ wskaźnika, długość trzpienia i ciśnienie.
Korzyści
Najważniejsze korzyści to montaż zgodny z technologią rowkowaną lub funkcją danego urządzenia, możliwość dopasowania do wielu średnic oraz łatwiejszy serwis niż w połączeniach nierozłącznych. Ostateczne zalety zależą od prawidłowego doboru wariantu i montażu.
Ograniczenia i uwagi
Nie jest przeznaczona do regulacji przepływu. Wskaźnik położenia dobiera się osobno i kalibruje do liczby obrotów; rozbieżność 300/350 psi i approval pozostają do potwierdzenia.
Najczęstsze pytania
Czy post wskaźnikowy jest w komplecie?
Zwykle jest dobierany jako osobny element systemu.
Czy można używać bez wskaźnika?
Zależy od konfiguracji i wymagań projektu.
| Zaznacz | Nr referencyjny | DN | Cale | Ciśnienie | Przyłącze | Wykończenie | Status |
|---|---|---|---|---|---|---|---|
| M-GV-02/G-324 | DN300 | 12 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-273 | DN250 | 10 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-219 | DN200 | 8 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-168 | DN150 | 6 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-165 | DN150 | 6.5OD | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-114 | DN100 | 4 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-089 | DN80 | 3 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-076 | DN65 | 3OD | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-073 | DN65 | 2-1/2 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny | |
| M-GV-02/G-060 | DN50 | 2 | 24.13 bar (350 PSI) | grooved / post indicator | — | Aktywny |
| Kategoria | Zasuwy |
|---|---|
| Model | Transit GV-02/G |
| Przyłącze | grooved / post indicator |
| Zakres DN | DN50-DN300 |
| Zakres calowy | 2-12 in |
| Zakres OD (mm) | 60,3-323,8 |
| Ciśnienie robocze | 20.68 bar (300 PSI) |
| Zakres temperatur | 0 °C … 100 °C |
| Materiał korpusu | Żeliwo sferoidalne ASTM A536, gatunek 65-45-12 |
| Materiał uszczelnienia | Klin żeliwny pokryty EPDM |
| Zabezpieczenie powierzchni | Powłoka epoksydowa wewnątrz i na zewnątrz |
| Kolor / RAL | RAL 3000 |
| Normy | UL 262; AWWA C515; AWWA C606 |
| Liczba wariantów | 10 |
| Certyfikaty / approvals | FM |
